Kaip kintamo dažnio sraigtinis kompresorius pagerina suslėgto oro efektyvumą?

Turinys

1. Kintamo dažnio sraigtinių kompresorių supratimas
2. Kodėl keičiantis oro paklausai kyla išlaidų problema
3. Kaip veikia kintamo dažnio valdymas
4. Pagrindiniai privalumai pramonės naudotojams
5. Kintamo dažnio ir fiksuoto greičio veikimas
6. Svarbūs veiksniai renkantis kompresorių
7. Diegimo ir sistemos projektavimo svarstymai
8. Priežiūros praktika, apsauganti našumą
9. Dažnos pirkimo ir eksploatavimo klaidos
10. Praktinis pirkėjo kontrolinis sąrašas
11. Dažnai užduodami klausimai
12. Išvada

Kintamo dažnio sraigtinių kompresorių supratimas

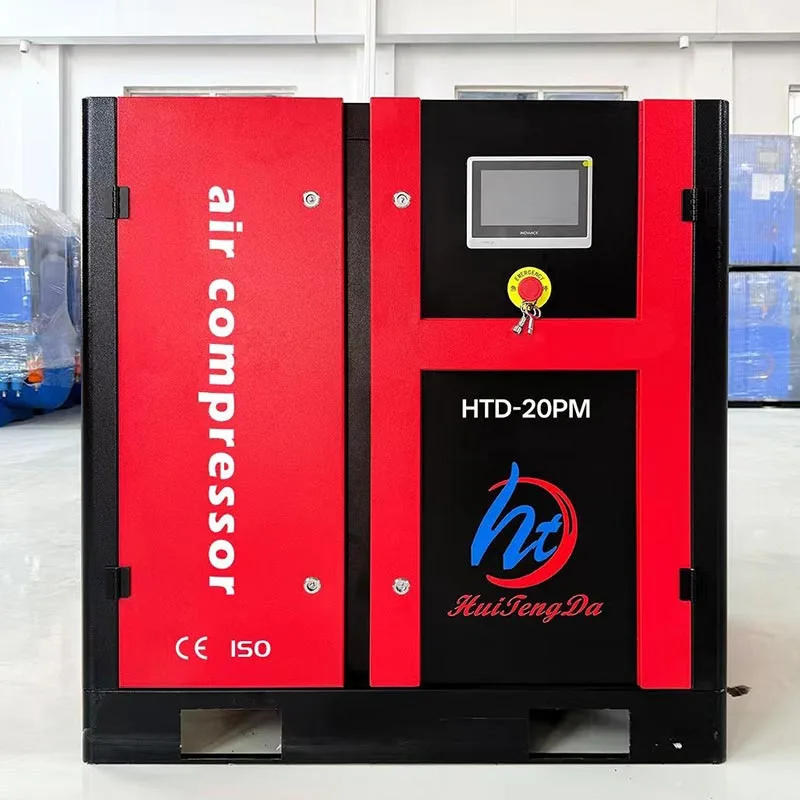

Kintamo dažnio sraigtinis kompresorius yra pramoninis oro kompresorius, kurio variklio sukimosi greičiui reguliuoti naudojama kintamo dažnio pavara, paprastai vadinama VFD. Užuot dirbęs vienu fiksuotu greičiu, kai mašina veikia, kompresorius gali padidinti arba sumažinti variklio greitį pagal reikiamą suspausto oro kiekį.

Pagrindinė koncepcija yra paprasta: kai gamyklai reikia daugiau oro, kompresorius padidina galią; kai paklausa mažėja, variklis sulėtėja. Dėl to kompresorius ypač tinka patalpoms, kuriose pneumatinė įranga, gamybos grafikai ar proceso reikalavimai sukelia didelius oro suvartojimo skirtumus.

Sraigtinis suspaudimo mechanizmas užtikrina nuolatinę suspausto oro gamybą, o kintamo dažnio sistema valdo pajėgumą. Kartu šios technologijos gali pasiūlyti labiau reaguojantį suspausto oro sprendimą nei įprasta fiksuoto greičio mašina, kai paklausa svyruoja.

Kodėl keičiantis oro paklausai kyla išlaidų problema

Vienas iš labiausiai paplitusių suslėgto oro sistemų iššūkių yra tai, kad paklausa keičiasi visą dieną. Gamybos linija vienos pamainos metu gali veikti visu pajėgumu, kitą – daliniu pajėgumu, o pertraukų ar nakties metu – visiškai sustoti.

Fiksuoto greičio kompresorius turi ribotus būdus reaguoti į šiuos pokyčius. Paprastai jis naudoja pakrovimo ir iškrovimo valdymą pajėgumams reguliuoti. Kai sistemos slėgis pasiekia tam tikrą lygį, kompresorius gali išsikrauti, net jei variklis ir toliau vartoja energiją. Kai slėgis sumažėja, jis vėl apkraunamas.

Šis veikimo modelis gali tapti neefektyvus, kai vidutinis oro poreikis yra žymiai mažesnis už didžiausią kompresoriaus galią. Negabaritinė įranga gali pabloginti situaciją, nes mašina didelę darbo laiko dalį gali praleisti esant dalinei apkrovai.

• Gamybos grafikai gali sukelti didelių oro paklausos skirtumų.
• Kelios pneumatinės mašinos gali įsijungti ir sustoti nepriklausomai.
• Dėl oro nutekėjimo gali atsirasti dirbtinė paklausa.
• Slėgio reikalavimai įvairiuose procesuose gali skirtis.
• Negabaritinis kompresorius gali veikti neefektyviai esant mažam poreikiui.

Įrenginiams, susiduriantiems su tokiomis sąlygomis, kompresoriaus galios suderinimas su realiojo laiko paklausa gali būti svarbus būdas pagerinti sistemos ekonomiką.

Kaip veikia kintamo dažnio valdymas

Kintamo dažnio pavara valdo kompresoriaus varikliui tiekiamą elektros dažnį. Kadangi variklio greitis yra susijęs su elektros dažniu, dažnio reguliavimas leidžia kompresoriui keisti sukimosi greitį.

Slėgio jutiklis nuolat stebi suspausto oro sistemą. Valdiklis lygina faktinį sistemos slėgį su tiksliniu slėgiu. Jei slėgis pradeda kristi, nes didėja paklausa pasroviui, kompresorius gali įsibėgėti. Jei poreikis mažėja ir sistemos slėgis didėja, kompresorius gali sulėtėti.

Tikslus valdymo diapazonas ir našumas priklauso nuo kompresoriaus konstrukcijos, variklio, VFD, valdiklio, slėgio nustatymo, aplinkos sąlygų ir taikymo. Todėl pirkėjai turėtų įvertinti visą sistemos veikimą, o ne pasikliauti vien variklio galia.

Pagrindiniai privalumai pramonės naudotojams

1. Geresnis energijos suderinimas

Energijos suvartojimas dažnai yra vienas didžiausių nuolatinių išlaidų, susijusių su suslėgtu oru. Kai gamybos poreikis svyruoja, kintamo greičio veikimas gali sumažinti sunaudojamos energijos kiekį tais laikotarpiais, kai nereikia visos kompresoriaus galios.

2. Stabilesnis oro slėgis

Slėgio nestabilumas gali turėti įtakos pneumatiniams įrankiams, pavaroms, vožtuvams ir gamybos procesams. Kintamo dažnio sraigtinis kompresorius gali dinamiškai reaguoti į poreikio pokyčius, padėdamas palaikyti slėgį arčiau norimo veikimo taško, kai yra tinkamo dydžio ir valdomas.

3. Sumažintas nereikalingas važiavimas dviračiu

Dažnas pakrovimas ir iškrovimas gali sukurti neefektyvias darbo sąlygas. Kintamo greičio valdymas suteikia laipsniškesnį būdą reguliuoti išvestį, o tai gali būti naudinga programoms, kurių paklausa nuolat kinta.

4. Lankstus gamybos palaikymas

Gamintojai dažnai prideda gamybos įrangą laikui bėgant. Tinkamai parinktas kintamo dažnio kompresorius gali suteikti naudingo lankstumo, kai paklausa nesikeičia arba kai skirtingos gamybos linijos veikia skirtingais pajėgumais.

5. Galimi gyvavimo ciklo sąnaudų pranašumai

Pirkimo kaina yra tik viena kompresoriaus nuosavybės dalis. Elektra, techninė priežiūra, prastovos, keičiami komponentai ir eksploatavimo sąlygos turi įtakos bendroms išlaidoms per įrangos eksploatavimo laiką. Faktinę apkrovą atitinkantis kompresorius gali būti ekonomiškesnis nei paprasčiausiai pasirinkti didžiausią turimą mašiną.

Kintamo dažnio ir fiksuoto greičio veikimas

Tiek kintamo dažnio, tiek fiksuoto greičio sraigtiniai kompresoriai gali būti veiksmingi pramoniniai sprendimai. Geresnis pasirinkimas priklauso nuo programos paklausos profilio, o ne nuo vienos technologijos, kuri yra visuotinai pranašesnė.

Svarbiausias žingsnis yra suprasti tikrąją oro paklausos kreivę prieš perkant įrangą.

Svarbūs veiksniai renkantis kompresorių

Pasirinkus kintamo dažnio sraigtinį kompresorių tik pagal vardinėje plokštelėje nurodytą variklio galią, gali sumažėti jo veikimas. Patikimesnis pirkimo procesas prasideda nuo įrenginio suslėgto oro reikalavimų.

1. Reikalingas oro srautas:Nustatykite normalų, didžiausią ir mažiausią oro suvartojimą, o ne pasikliaukite tik apskaičiuotais gamybos pajėgumais.
2. Darbinis slėgis:Nustatykite reikiamą slėgį naudojimo vietoje ir atsižvelkite į slėgio nuostolius visoje paskirstymo sistemoje.
3. Paklausos svyravimai:Išanalizuokite, ar oro suvartojimas keičiasi pagal pamainą, procesą, sezoną ar gamybos grafiką.
4. Variklio ir VFD kokybė:Pavaros sistema turi būti tinkama nuolatiniam pramoniniam darbui.
5. Valdymo sistema:Ieškokite aiškaus stebėjimo, slėgio valdymo ir naudingos naudojimo informacijos.
6. Aušinimo reikalavimai:Aplinkos temperatūra, vėdinimas ir įrengimo sąlygos gali turėti įtakos veikimui ir tarnavimo laikui.
7. Prieiga prie techninės priežiūros:Filtrai, separatoriai, alyvos sistemos ir kiti aptarnavimo komponentai turi būti pakankamai prieinami.
8. Pagalba po pardavimo:Atsarginių dalių prieinamumas ir techninė pagalba gali būti labai svarbūs gamybos tęstinumui.

Diegimo ir sistemos projektavimo svarstymai

Netgi aukštos kokybės kompresorius gali veikti prastai, jei aplinkinė suspausto oro sistema nėra tinkamai suprojektuota. Įrengimas turi užtikrinti pakankamą vėdinimą, tinkamą elektros galią, tinkamą eksploatavimo atstumą ir apsaugą nuo per didelio dulkių ar drėgmės.

• Sumontuokite kompresorių švarioje, tinkamai vėdinamoje aplinkoje.
• Apžiūrai ir techninei priežiūrai palaikykite pakankamą atstumą.
• Naudokite tinkamo dydžio elektros jungtis ir apsaugos įtaisus.
• Suprojektuokite vamzdynus, kad sumažintumėte nereikalingus slėgio nuostolius.
• Patikrinkite, ar sistemoje nėra suspausto oro nuotėkio.
• Naudokite tinkamą filtravimą ir oro apdorojimą.
• Vertindami slėgio stabilumą, atsižvelkite į imtuvo talpą ir sistemos tūrį.
• Eksploatavimo sąlygas laikykitės gamintojo nurodytų ribų.

Į suspausto oro sistemą reikėtų žiūrėti kaip į integruotą tinklą, o ne į vieną mašiną. Patobulinus kompresorių, neatsižvelgiant į nuotėkius, ribojančius vamzdynus ar netinkamus slėgio nustatymus, didelės efektyvumo galimybės gali likti neįgyvendintos.

Priežiūros praktika, apsauganti našumą

Reguliari priežiūra padeda išlaikyti kompresoriaus efektyvumą ir sumažinti netikėto išjungimo riziką. Tikslus techninės priežiūros intervalas visada turi atitikti įrangos gamintojo rekomendacijas ir faktines darbo sąlygas.

Operatoriai taip pat turėtų atkreipti dėmesį į neįprastą triukšmą, vibraciją, temperatūros pokyčius, slėgio nestabilumą ir neįprastą energijos suvartojimą. Ankstyvas šių sąlygų nustatymas gali padėti išvengti nedidelių problemų, kurios netaptų brangiomis gamybos problemomis.

Dažnos pirkimo ir eksploatavimo klaidos

1. Įrangos pasirinkimas vien iš variklio galios.Variklio dydis nepasako visos istorijos. Taip pat svarbu oro srautas ir specifinis veikimo efektyvumas.
2. Nepaisoma faktinio paklausos profilio.Maksimali paklausa nebūtinai yra tokia pati kaip vidutinė paklausa.
3. Nereikalingai aukšto slėgio nustatymas.Didesni slėgio reikalavimai gali padidinti energijos sąnaudas ir turi būti pagrįsti taikymu.
4. Suspausto oro nuotėkių nepaisymas.Kompresorius gali pasirodyti per mažas, kai tikroji problema yra nuotėkis.
5. Su vaizdu į montavimo aplinką.Aukšta aplinkos temperatūra, prasta ventiliacija ir užterštumas gali turėti įtakos patikimumui.
6. Dėmesys tik pirkimo kainai.Elektros ir priežiūros išlaidos gali tapti daug didesnės per visą įrangos eksploatavimo laiką.

Šios klaidos ypač svarbios gamykloms, perkančioms įrangą ilgalaikei gamybai. Techniškai tinkamas kompresorius turėtų būti vertinamas kaip visos suspausto oro sistemos dalis, o ne kaip atskira mašina.

Praktinis pirkėjo kontrolinis sąrašas

Prieš prašydami citatos, paruoškite šią informaciją:

Pateikus šią informaciją kompresorių tiekėjas gali pateikti konkretesnes rekomendacijas ir sumažina riziką įsigyti gerokai per didelės arba per mažos įrangos.

Dažnai užduodami klausimai

Išvada

Kintamo dažnio sraigtinis kompresorius sukurtas remiantis paprastu, bet svarbiu pramoniniu principu: suslėgto oro gamyba turi atitikti faktinį poreikį. Reguliuojant variklio greitį, sistema gali lanksčiau reaguoti į besikeičiančius oro srauto reikalavimus, kartu palaikydama slėgio stabilumą ir potencialiai pagerindama energijos vartojimo efektyvumą.

Tačiau pats kompresorius yra tik viena sprendimo dalis. Teisingas dydis, tinkami slėgio nustatymai, efektyvūs vamzdynai, nuotėkio kontrolė, tinkamas montavimas ir reguliari priežiūra turi įtakos galutiniam rezultatui. Gamintojai, vertinantys naują suspausto oro sistemą, prieš priimdami sprendimą dėl pirkimo turėtų atsižvelgti į šiuos veiksnius kartu.

Qingdao Huitengda Machinery Equipment Co., Ltd.orientuojasi į pramoninių mašinų sprendimus ir gali padėti klientams įvertinti suslėgto oro reikalavimus pagal naudojimo sąlygas, eksploatavimo reikalavimus ir įrangos konfigūraciją. Užuot pasirinkę kompresorių pagal vardinę galią, klientai gali dirbti su patyrusiu tiekėju, kad sukurtų sprendimą, kuris geriau atitiktų jų faktinius gamybos poreikius.
